浩辰3D2027官方版是一款全新的3D建模设计软件，一款能够让玩家在游戏中体验最简单的三维建模设计，结合了国际和国内顶尖的技术，让用户可以在这里轻松完成高端三维设计。浩辰3D2027最新版有着完整的建模设计方式，这里提供了顺序建模、同步建模、细分建模等等，让设计师可以在软件中快速完成零部件的建模，在不同领域的设计方面上轻松实现。
浩辰3D2027官方版还有着强大的联动能力，用户可以在这里通过软件深度绑定自家的CAD或者别家的CAD设计软件，全方面二维三维设计协同，助力设计更高效。
软件特色
2D+3D一体化设计，图模高效联动
基于3D模型快速生成符合国标的2D工程图，图纸与模型智能联动，修改一处、同步更新。同时支持将DWG图纸中的视图轮廓与尺寸信息直接转化为建模草图，实现从2D到3D的高效转化，真正打通2D与3D设计流程。
完美兼容，数据无损迁移
支持主流3D原生格式（如主流商业软件文件）及通用格式（如STEP、IGES、XT、ACIS、JT）的直接导入，保留原有特征结构与装配关系，支持后续编辑与变更。模型修改后仍可同步生成工程图，保障企业历史数据资产的可复用性与延续性。
无缝集成，扩展性强
深度兼容主流PLM、PDM、CAM等数字化系统，支持设计数据在产品全生命周期中高效流转。提供丰富API接口，支持LSP、C++、VB/VBA、.NET等多种编程语言，便于二次开发与现有工具链快速对接。
界面友好，易学易用
基于Windows操作环境开发，界面清晰、交互友好，符合国际主流软件操作习惯。同时充分考虑国内用户需求，降低学习成本，帮助团队快速上手，确保工作效率平稳过渡。
功能全面，性能卓越
覆盖产品设计、工艺、成本核算等各环节，内置丰富的检查工具与算料功能，支撑全流程高效推进。基于权威机构认证的求解器，支持设计阶段的运动仿真，帮助用户提前验证设计合理性。
采用国际领先的实体内核与图形加速技术，支持百万级超大型装配体轻量化处理，兼顾高精度显示与流畅操作体验。
智能参数建模，设计更灵活
新一代智能参数建模技术支持特征建模与直接编辑的融合，既能创建参数精确、特征关联的三维模型，也可直接编辑外部导入模型的结构与尺寸，如同处理原生设计文件。让设计更自由，高效适配行业数据生态。
浩辰3D2027官方版安装方法

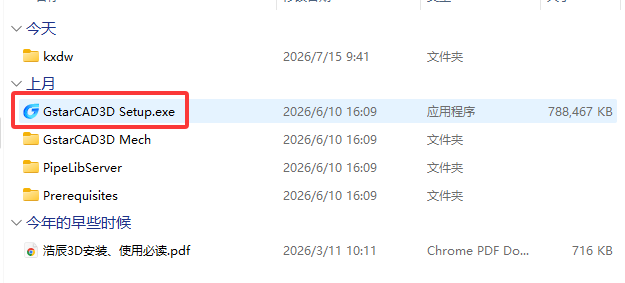

1、首先运行安装程序，安装文件解压后会正式开始安装，会弹出安装向导界面指导您一步步完成操作；

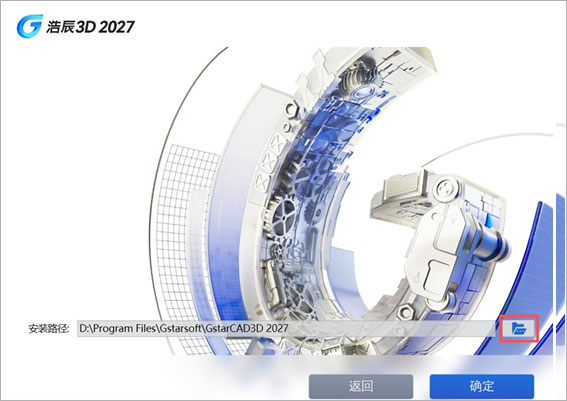

2、进入到安装选项界面，阅读软件许可协议并勾选同意按钮，若需要指定安装位置，可通过点击选项按钮进行重新配置；安装路径为全英文；

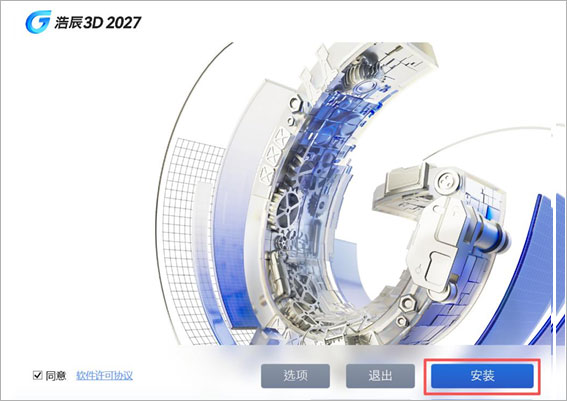

3、设置完成后点击安装，进入到安装过程；

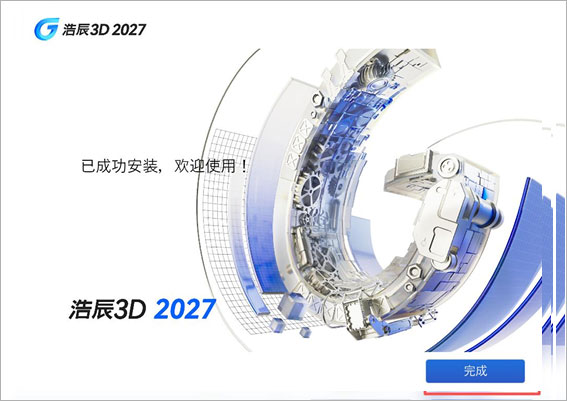

4、安装完成后，软件将提示安装成功；
5、桌面将生成浩辰3D2027快捷方式，双击启动浩辰3D2027。
浩辰3D仿真分析使用方法
01特征抑制与固定约束
首先抑制一些装饰圆角特征，这部分特征对仿真分析结果没有很大影响，但是会影响分析效率。在分析完毕后，再取消抑制特征。右击【特征】，进行抑制。

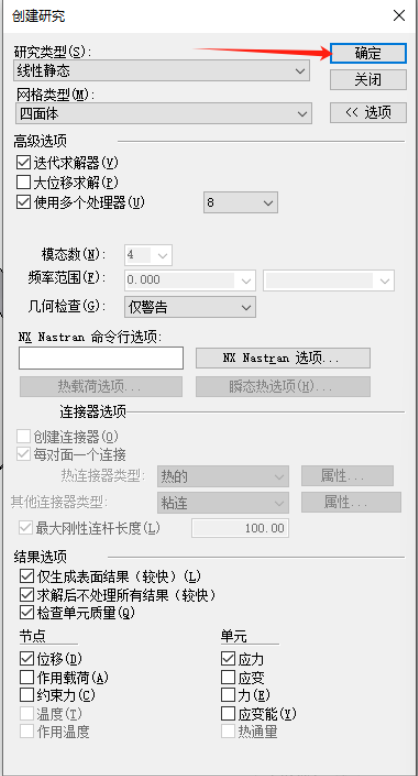

在浩辰3D的命令栏中找到【仿真】选项卡，点击【新建研究】选项，随后可以根据需求对研究选项进行一些设置，一般默认即可。
接下来使用【固定约束】，选择在分析中固定不动的面，右击鼠标即可确定。
完成固定步骤后，就可以添加载荷约束，这里添加两种约束【重力】和【扭矩】。其中设置扭矩载荷过程中，可以拖拽指示方向盘至圆柱凸台中心。
02计算求解

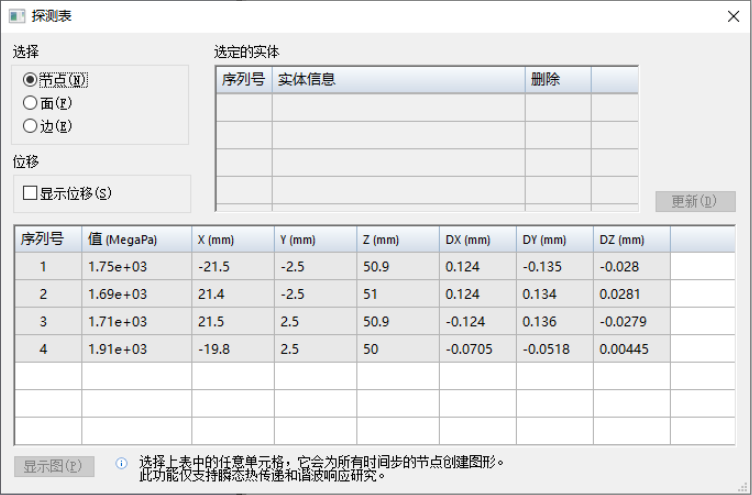

完成以上步骤后，直接点击【求解】即可，软件会自动进行网格划分和计算求解。再使用【动画播放】功能，可以查看结构受力的动态过程，同时也可以通过【探测】和【创建仿真报告】功能来查看每个点的详细应力和位移数据。
查看了以上仿真结果后，设计师可以明显通过探测功能查找到需要加强结构设计的位置。之后使用浩辰3D的【快速建模】功能，可以直接修改结构达到优化设计。
03建模优化
关闭仿真结果后，选择所有特征再右击，点击【转到快速建模】，再次双击快速建模栏，即可完成【顺序建模】到【快速建模】的模式转换。
接下来绘制一条辅助直线与把手圆弧相切，后面拖动快速建模方向盘至直线上，即可完成薄弱结构部分的加厚。
04仿真验证
最后，重新求解结构仿真的步骤进行设计验证。此时可以看到薄弱处的应力值大大降低，产品结构将更加稳固，完成对产品的结构优化。
浩辰3D高效出CAD参数
1、CAD孔表的创建
点击浩辰3D的【注解】—【表】—【孔参数表】，调出设定界面，在左侧的属性栏中，选择第一项下拉栏允许用户选择使用自定义捕捉方式或者软件自行捕捉视图孔位的方式去确认想要添加到表单中的孔。选择自定义捕捉方式后，再使用【定义原点步骤】去选择方位放置原点。这完成了孔表生成前的所有准备步骤，下面只需要选择孔位再点击工程图放置表单即可。
2、表单的格式位置以及标题添加
在完成表单添加后，点击表单，在左侧栏选择【属性】打开孔参数表的设定界面。在设定界面【常规】选项卡中，【保存的设置】默认启用的是ISO的表单模板，设计师可以根据实际需求对其进行自定义修改，如修改表格的高度，边距以及是否添加空白填充行。

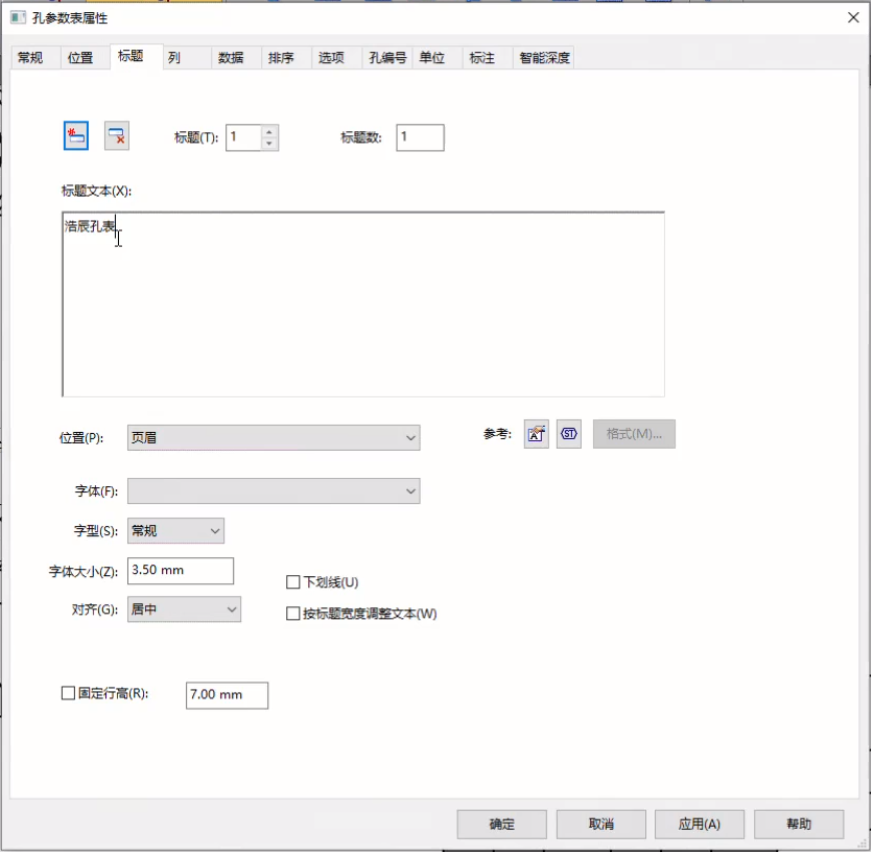

在【位置】选项卡中，可设定表单位置，如选择自选位置或者预定义表格位置，甚至可为该表格创建新的一页图纸。完成表格格式、位置设定后，可在【标题】选项卡中给表格添加一个自定义标题，并且能自定义设定标题的样式位置。
3、表单的数据控制
在【列】选项卡，可自定义设置表单的列。在默认标准表单模板中，孔名称与大小是使用英文【Hole】和【Size】表示，可在右侧文本中修改为中文【孔】和【大小】。并且在左下角的属性中可以选择系统捕获的孔属性进行列表添加，如选择【类型】添加到上端列表中，即可新增一列【类型】，其包含了各个孔的类型。

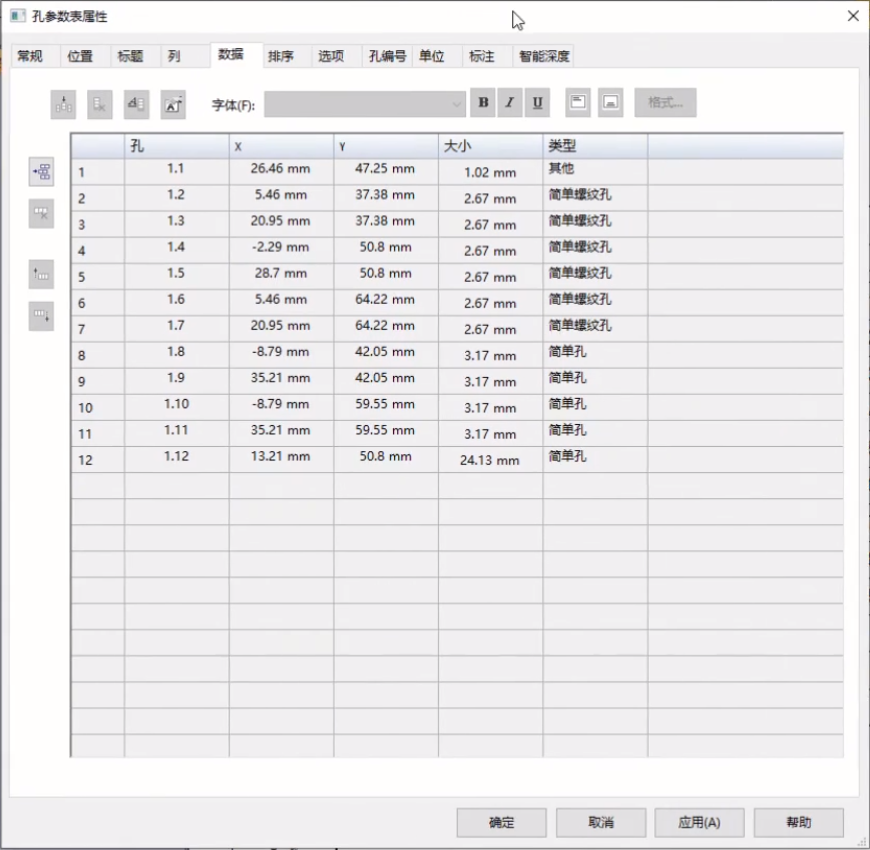

在完成列设定后，可选择【数据】选项卡进行数据设定。在数据设定栏，可对表单的数据进行查阅修改，如新增空白行、对相同的数据进行合并处理等。完成数据处理后，可在【排列】选项卡中，对这些表单数据进行排列来满足自定义需求。
4、编号及单位设定
在一张CAD工程图上，往往会有多个视图用以表达零部件信息。由于存在多个视图，且每个视图可能需要添加不同的孔表，此时对表单的编号分类显得尤为重要。不同的编号可便于快速区分不同视图的不同孔表，防止查看上的错误疏漏。

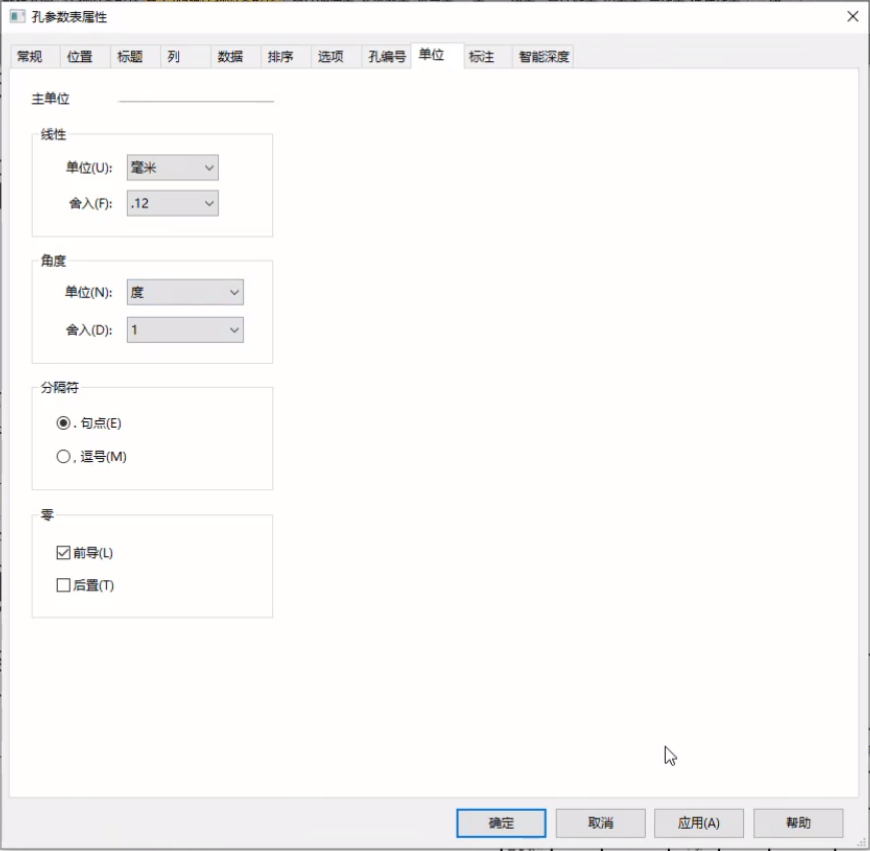

点击【孔编号】选项卡，可对孔表编号进行定义，且定义好的表单将和它们的定位原点一一对应，同步更新。同时，浩辰3D允许用户在选项卡【单位】中，针对孔表的单位进行设置。
5、孔标注以及表单模板保存
浩辰3D可添加自定义捕获特征属性的孔标注，且能通过【标注】选项卡预设关于孔标注的内容。完成所有设定后，那么一张符合设计师自定义需求的孔表就完成了，可将该表单属性进行模板保存，在【保存的设置】里面输入新模板名称，并点击保存即可，这样下次在生成孔表时，可在【保存的设置】，点击下拉，直接调用该模板。
